为什么灯泡伏安特性曲线和电源U-I图线的交点是灯泡的工作点

gecimao 发表于 2019-06-06 09:05 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  5050获赞数:18240中南工业大学电气自动化专业,工程硕士,从事电力运行工作近30年向TA提问展开全部一般来说,电路的结构如下图,其中r是电源的内电阻,E为电源电动势,U为路端电压。

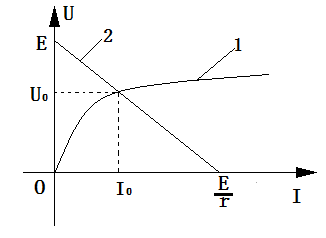

  两条曲线的交点处,也就是路端电压U和灯泡电压U相等的位置,即U=U0,此时电路电流为I0,也是灯泡的电流I0。电源的路端电压U决定于I0,灯泡的通过的电流也是I0,灯泡此时的电阻值就是R=U0/I0。所以,两条曲线的交点,就是此时灯泡工作的电压、电流所在位置的点,也就是灯泡的工作点。

  展开全部在这个点电源的输出电压,电流恰好与灯泡两端的电压和电流对应。对于一个接在固定电源上的灯泡,工作时其两端电压与电流只可能有一个一种情况,并且此时它两端电压就和电源路端电压相等,通过的电流也是与通过电源的电流相等,画图作出的点就符合条件,别忘了列二元一次方程时的解就是函数图像的交点。不懂再问我
