DCDC转换器和普通电压电路有什么区别和特点吗?帮我分析下面两张

gecimao 发表于 2019-09-08 20:01 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  展开全部上图用的DCDC转换器是开关电源模块,优点是效率高、温度低、输入电压范围大,适用较大的转换功率;

  下图用的是线性稳压集成电路,优点是输出纹波小,适用较小的输出功率。更多追问追答追问能否具体举出两个例子吗,用在什么场合?谢谢了啊追答上面的图就是例子。

  第一个从48V转换到12V,额定输出50W。如果用线性稳压,稳压调整管上的电压将是36V,最大电流4A以上,功耗将是一百多瓦,显然不适用。而采用DC-DC模块,开关管工作在开关状态,转换效率一般在85%以上,功耗只有几瓦。

  第二个虽然功率只有6W,但输入输出压差太大,效率只有548≈10%,所以用DC-DC模块较好。

  第三个其实压差也大,但如果输出电流不大,对纹波要求高则可以采用线性稳压方式。追问头都大了,还是不明白啊。从48V转换到12V,额定输出50W。这个你是说的稳压管吗?怎么知道是50W?如果用线性稳压,稳压调整管上的电压将是36V,最大电流4A以上,功耗将是一百多瓦,这个是输入功率吗?追答

  功率是图中器件参数标注的:VRB4812LD-50W----后缀的50W就是额定输出功率,

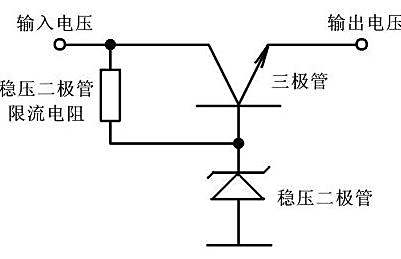

  调整管上的电压就是输入电压减输出电压,流过调整管的电流就是输出电流,所以在压差大、输出电流(功率)大时调整管消耗的功率就大。这个消耗和输出功率之和是输入功率。

  展开全部DCDC转换器效率高,一般80%以上,可以做到升降压,输入跟输出隔离

  LDO降压线路效率低,如你的图纸里,LDO效率只有3.3/12=27.5%,但LDO不会产生干扰追问5V48V,12V48V,这个是效率啊,也不高啊,可以升降,就是说48V可以输出60V。而三端稳压器只能是降。DCDC转换器有隔离的作用。但LDO不会产生干扰,说明三端稳压器也有隔离的作用啊,不产生干扰啊。那最主要的区别就是升降问题了,一个能升,一个不能升。对吗追答DC-DC转换器效率不能按5V48V这样算,实际48V输入的电流比5V输出的电流要小很多,而LDO输入输出电流是一样的

  隔离是指输出与输入之间没有电气连接,比如你要求输入输出不共地LDO就做不到,但DC-DC可以。
