电容式触摸屏的原理是什么?

gecimao 发表于 2019-08-20 14:29 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  当手指触摸在金属层上时,由于人体电场,用户和触摸屏表面形成以一个耦合电容,对于高频电流来说,电容是直接导体,于是手指从接触点吸走一个很小的电流。

  这个电流分别从触摸屏的四角上的电极中流出,并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置。

  电容屏要实现多点触控,靠的就是增加互电容的电极,简单地说,就是将屏幕分块,在每一个区域里设置一组互电容模块都是独立工作,所以电容屏就可以独立检测到各区域的触控情况,进行处理后,简单地实现多点触控。

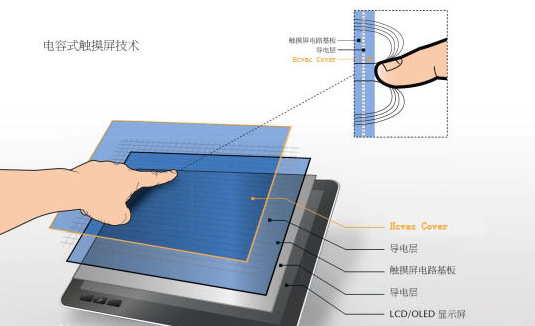

  电容技术触摸面板CTP(Capacity Touch Panel)是利用人体的电流感应进行工作的。电容屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂一层ITO(纳米铟锡金属氧化物),最外层是只有0.0015mm厚的矽土玻璃保护层,夹层ITO涂层作工作面,四个角引出四个电极,内层ITO为屏层以保证工作环境。

  当用户触摸电容屏时,由于人体电场,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指吸收走一个很小的电流,这个电流分别从屏的四个角上的电极中流出,且理论上流经四个电极的电流与手指头到四角的距离成比例,控制器通过对四个电流比例的精密计算,得出位置。可以达到99%的精确度,具备小于3ms的响应速度。
