滑环的作用及应用有哪些?

gecimao 发表于 2019-07-13 00:13 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  滑环,多使用于多功能、高性能、高精密、多元连续旋转运动的高端工业电气设备或精密电子设备之中。

  如:航天设备、雷达通讯设备、医疗设备、自动加工设备、冶炼设备、矿山设备、电缆设备、游乐设备、展示设备、智能摄像头、化学反应釜、晶体炉、线材绞线机、风车、机械臂、机器人、盾构机、旋转门、测量仪、航模、特种汽车、特种轮船等。

  滑环为这些机电设备实现复杂运动提供可靠的能源与信号传输方案。也可以说:滑环,是高级智能运动设备的标志。

  滑环整体依靠弹力搭接原理、滚动搭接原理、或密封原理,以及巧妙的运动结构与密封结构设计、精密的零件制作配合、合理的选材等,构成稳定可靠的旋转连通系统。

  只要将滑环附着于无限旋转的设备上,就可以给旋转体提供动力能源,使旋转体在无限旋转运动的同时,还能进行其它运动、或检测旋转状态下的工作状况。

  滑环产生的背景:近代,在工业设备的高端领域中,多有诸如公转、自转等多元相对运动的要求。即机械设备360°连续旋转运动的同时,旋转体上还需要多元运动。有运动,就需要能源,如电能源、流体压力能源等。有时,也需要控制信号源,如光纤信号、高频信号等。

  任何相对连续旋转360°的电气部件之间需要传输功能电源、弱电信号、光信号、气压、水压、油压等不同能源介质,以确保电器在旋转运动时还能自由运动的机电设备,都必须使用旋转连通装置。

  原因:1)机械设备360°连续旋转运动的同时,旋转体上还需要多元运动。有运动,就需要能源,如电能源、流体压力能源等。有时,也需要控制信号源,如光纤信号、高频信号等。任何相对连续旋转360°的电气部件之间需要传输功能电源、弱电 title信号、光信号、气压、水压、油压等不同能源介质,以确保电器在旋转运动时还能自由运动的机电设备,都必须使用旋转连通装置。

  2)滑环整体依靠弹力搭接原理、滚动搭接原理、或密封原理,以及巧妙的运动结构与密封结构设计、精密的零件制作配合、合理的选材等,构成稳定可靠的旋转连通系统。

  3)将滑环附着于无限旋转的设备上,就可以给旋转体提供动力能源,使旋转体在无限旋转运动的同时,还能进行其它运动、或检测旋转状态下的工作状况。

  滑环的应用: 滑环多使用于多功能、高精密性能、多元连续旋转运功的高端工业电气设备或设备之中,如:雷达天线、医疗设备、自动化设备、工程机械设备、电缆设备、游乐设备、展示设备、安防设备、晶体炉、线材绞线机、风车、机械臂、机器人、军工设备、旋转门、仪器仪表、包装设备、环保设备等。

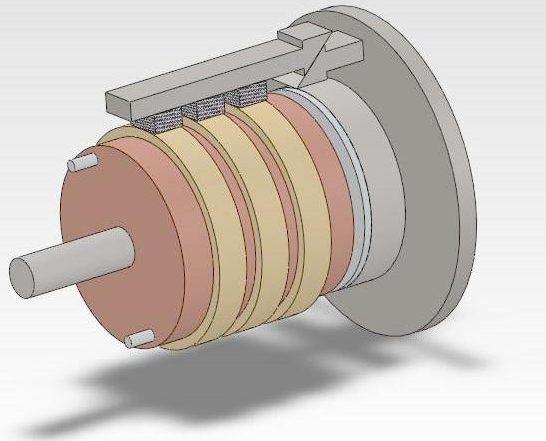

  展开全部导电滑环在结构设计上要保证接触可靠,保证所有的线路连续接通。导电滑环组件是由滑环体、电刷组件、固定支架、深沟球轴承等几大重要部件构成,其每个部件的设计和制造工艺都会影响到滑环的使用寿命。其滑环芯轴导电环材料通常是采用紫铜、黄铜等材料,在导电环表面上还需镀多层贵金属物质,起到减少阻抗使金属体在瞬间能迅速导通延长滑环耐磨寿命和降低电器噪音等优点,

  为保证电刷与导电滑环的导电环充分接触,导电环又被设计成“U”形环。另外其内部的电刷组件采用的是贵金属合金丝加工成型.电刷材料有:铍铜、银镍合金、金镍合金、银石墨和铜石墨合成的电刷,电刷丝是靠弹性压力与“U”形环槽的滑动接触,以此来传递信号及电流的导通,因此,要求电刷所用材料的导电性能要非常好,弹性压力对滑环的压强要适当,减小滑环的偏心和晃动偏差、耐磨性好、摩擦力矩小、便于维护。还要考虑屏蔽、阻抗匹配、噪声电压等。

  2013-12-02展开全部滑环,又称导电滑环、集电环,负责为旋转体连通、输送电流和信号的电气部件,通常安装在设备的旋转中心。传统的电机滑环为碳刷,但由于经常需要维护,并且不能传输信号,越来越多的用户选择精密式滑环,精密式滑环结构紧凑,安装方便,免维护,使用简单,可传输模拟信号及数字信号。

  滑环可以应用于航天设备、雷达通讯设备、医疗设备、自动加工设备、冶炼设备、矿山设备、电缆设备、游乐设备、展示设备、智能摄像头、化学反应釜、晶体炉、线材绞线机、风车、机械臂、机器人、盾构机、旋转门、测量仪、航模、特种汽车、特种轮船等。滑环为这些机电设备实现复杂运动提供可靠的能源与信号传输方案。也可以说:电力滑环,是高级智能运动设备的标志。

  滑环的生产厂家很多,选择老牌的生产厂家,更值得信赖!JINPAT的就很受用户认可!
