怎么判断二极管?二极管的好坏测量?

gecimao 发表于 2019-07-28 22:36 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  将万用表调制欧姆Rx1K挡,测二极管的电阻值,正向电阻值在几十欧至几百欧,反向电阻值在几千欧,说明管子是良好的;

  如果两次测的电阻值都很大,则此管子内部断路或被击穿;如果电阻值都很小,则次管子内部短路。

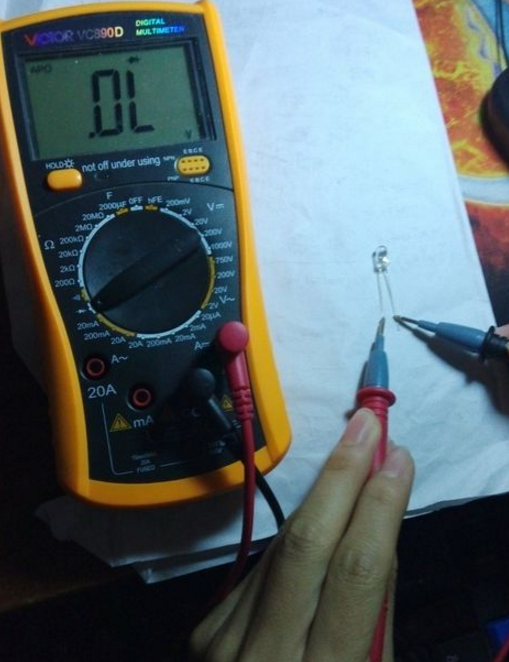

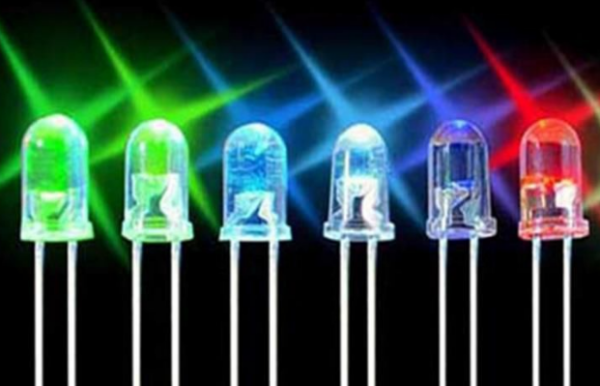

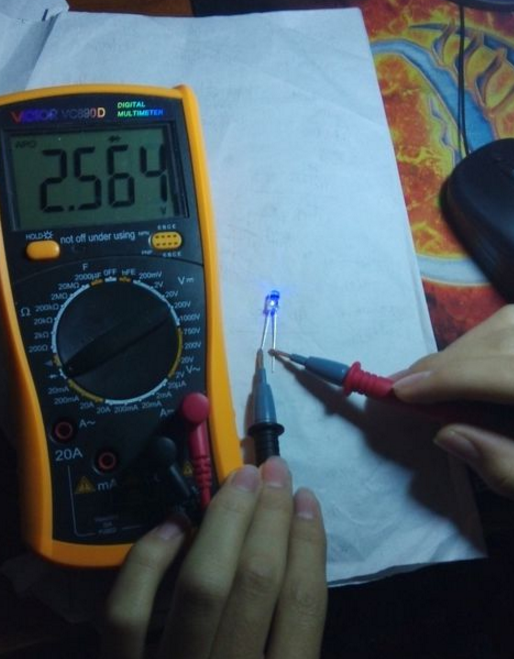

  2、发光二极管:观测时,长脚为正。用表测时如图:若表有读数,则此时红表笔所测端为二极管的正极,同时发光二极管会发光;

  3、若没有读数,则将表笔反过来再测一次;如果两次测量都没有示数,表示此发光二极管已经损坏

  4、稳压二极管:有黑圈的一端为负。用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;

  5、若没有,反过来再测一次。如果两次测量都没有示数,表示此稳压二极管已经损坏

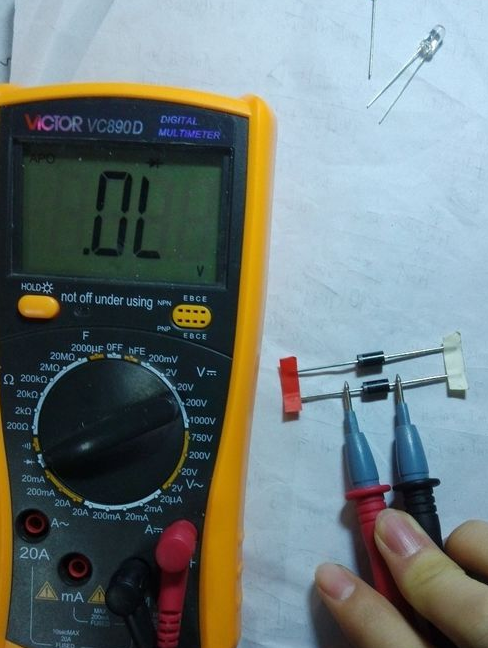

  6、整流二极管:有白色圈的为负。用表测时,若有示数,则红表笔所测端为正,黑表笔端为负;

  7、若没有,反过来再测一次。如果两次测量都没有示数,表示此整流二极管已经损坏

  (a)观察外壳上的符号标记。通常在二极管的外壳上标有二极管的符号,带有三角形箭头的一端为正极,另一端是负极。

  (b)观察外壳上的色点。在点接触二极管的外壳上,通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环,带色环的一端则为负极。

  (c)以阻值较小的一次测量为准,黑表笔所接的一端为正极,红表笔所接的一端则为负极。

  将万用表调制欧姆Rx1K挡,测二极管的电阻值,正向电阻值在几十欧至几百欧,反向电阻值在几千欧,说明管子是良好的;

  如果两次测的电阻值都很大,则此管子内部断路或被击穿;如果电阻值都很小,则次管子内部短路。

  二极管,(英语:Diode),电子元件当中,一种具有两个电极的装置,只允许电流由单一方向流过,许多的使用是应用其整流的功能。而变容二极管(Varicap Diode)则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流(Rectifying)”功能。二极管最普遍的功能就是只允许电流由单一方向通过(称为顺向偏压),反向时阻断 (称为逆向偏压)。因此,二极管可以想成电子版的逆止阀。

  早期的真空电子二极管;它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流的传导性。一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。当外加电压等于零时,由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。

  早期的二极管包含“猫须晶体(Cats Whisker Crystals)”以及真空管(英国称为“热游离阀(Thermionic Valves)”)。现今最普遍的二极管大多是使用半导体材料如硅或锗。

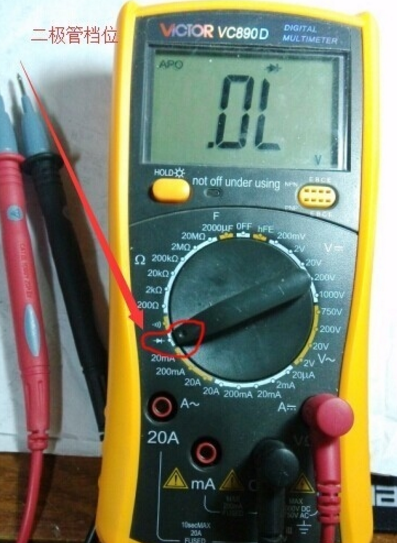

  知道合伙人数码行家采纳数:25386获赞数:20384毕业于石家庄长安无线电专业学校 有从事无线年的从业经验向TA提问展开全部①、如果釆用数字万用表的话,那首先把数字万用表的量程开关拨到 “二极管档上” 此时,黑表笔插头插在表面板上的

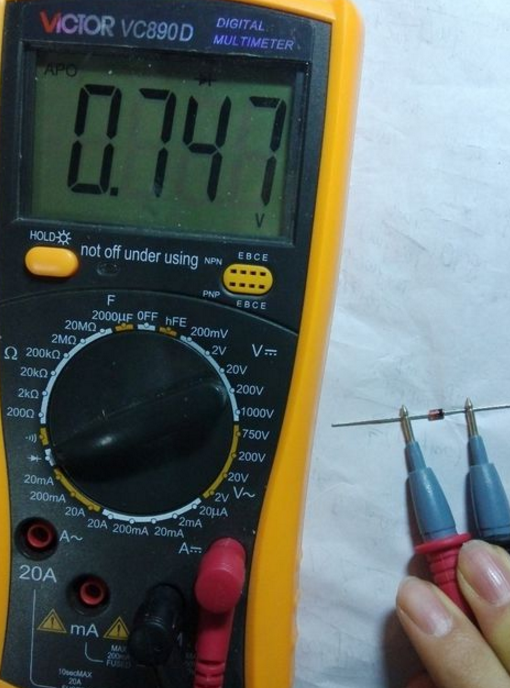

  “C0M孔内” 红表笔插头插在表面板上的 “ⅤΩ孔内”,这时,如果被测二极管是硅管比如 “1N4007”那红表笔搭在二极管的正极端、黑表笔搭在二极管的负极端,(原因是:红表笔在数字万用表电路内是正电源,而黑表笔在数字万用表电路内是负电源),这时,数字表显示屏应显示0.5毫伏~0.6亳伏的正向压降值,然后两表笔对调应显示过量程“1”

  展开全部极性判别:用万用表进行检测。将万用表的红、黑表笔分别接二极管的两端,若测得电阻比较小,再将红、黑表笔对调后连接在二极管的两端,而测得的电阻比较大,说明二极管具有单向导电性,质量良好。测得电阻较小的那一次黑表笔接的是二极管的正极。

  好坏判别:将万用表的红、黑表笔分别接二极管的两端两次测量结果相差很大,一次测量

  结果较大,对调后测量结果较小,说明二极管是好的;两次测量结果相差不大,如果电阻都很大,说明二极管内部断路;如果电阻都很小,说明二极管内部已短路。

  展开全部二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。它是一种具有1个零件号接合的2个端子的器件,具有按照外加电压的方向,使电流流动或不流动的性质。晶体二极管为一个由p型半导体和n型半导体形成的p-n结,在其界面处两侧形成空间电荷层,并建有自建电场。当不存在外加电压时,由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

  几乎在所有的电子电路中,都要用到半导体二极管,它在许多的电路中起着重要的作用,它是诞生最早的半导体器件之一,其应用也非常[1]广泛。 二极管的管压降:硅二极管(不发光类型)正向管压降0.7V,发光二极管正向管压降为随不同发光颜色而不同。 二极管的电压与电流不是线性关系,所以在将不同的二极管并联的时候要接相适应的电阻。

  二三极管目前都是数字时代不可或缺的,电器的好坏根元件的好坏有着本质的影响。我们公司一向都在油柑网上选购二三极管。
