bt131可控硅符号表示什么

gecimao 发表于 2019-07-13 00:05 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  bt131是双向可控硅参数是600V、1A,可以用mac97a08和MCR100-6代换 ,bt开头的一般都是双向可控硅,尾数一般是电压参数。

  双向可控硅在结构上相当于两个单向可控硅反向连接,这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单,没有反向耐压问题,因此特别适合做交流无触点开关使用。

  在性能上,可控硅不仅具有单向导电性,而且还具有比硅整流元件(俗称死硅)更为可贵的可控性。它只有导通和关断两种状态。

  可控硅能以毫安级电流控制大功率的机电设备,如果超过此功率,因元件开关损耗显著增加,允许通过的平均电流相降低,此时,标称电流应降级使用。

  可控硅一经触发导通后,由于循环反馈的原因,流入BG1基极的电流已不只是初始的Ib1,而是经过BG1、BG2放大后的电流(β1*β2*Ib1)这一电流远大于Ib1,足以保持BG1的持续导通。

  此时触发信号即使消失,可控硅仍保持导通状态只有断开电源Ea或降低Ea,使BG1、BG2中的集电极电流小于维持导通的最小值时,可控硅方可关断。当然,如果Ea极性反接,BG1、BG2由于受到反向电压作用将处于截止状态。

  这时,即使输入触发信号,可控硅也不能工作。反过来,Ea接成正向,而触动发信号是负的,可控硅也不能导通。另外,如果不加触发信号,而正向阳极电压大到超过一定值时,可控硅也会导通,但已属于非正常工作情况了。

  可控硅这种通过触发信号(小的触发电流)来控制导通(可控硅中通过大电流)的可控特性,正是它区别于普通硅整流二极管的重要特征。

  bt131是双向可控硅参数是600V、1A,可以用mac97a08和MCR100-6代换 ,bt开头的一般都是双向可控硅,尾数一般是电压参数。

  双向可控硅在结构上相当于两个单向可控硅反向连接,这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单,没有反向耐压问题,因此特别适合做交流无触点开关使用。

  在性能上,可控硅不仅具有单向导电性,而且还具有比硅整流元件(俗称死硅)更为可贵的可控性。它只有导通和关断两种状态。

  可控硅能以毫安级电流控制大功率的机电设备,如果超过此功率,因元件开关损耗显著增加,允许通过的平均电流相降低,此时,标称电流应降级使用。

  不管可控硅的外形如何,它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构。见图1。它有三个PN结(J1、J2、J3),从J1结构的P1层引出阳极A,从N2层引出阴级K,从P2层引出控制极G,所以它是一种四层三端的半导体器件。

  例如:KP500-12D表示的是通态平均电流为500A,额定(正反向重复峰值)电压为1200V,管压降(通态平均电压)为0.6---0.7V的普通型可控硅。

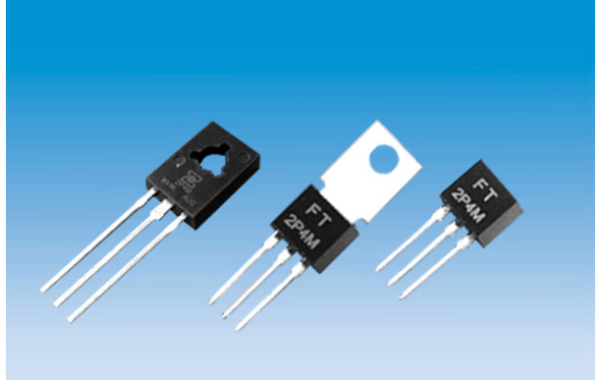

  (1)可控硅一般做成螺栓形和平板形,有三个电极,用硅半导体材料制成的管芯由PNPN四层组成。

  (2)可控硅由关断转为导通必须同时具备两个条件:受正向阳极电压和受正向门极电压。

  展开全部bt131是双向可控硅参数是600V 1A 可以用mac97a08和MCR100-6代换 ,bt开头的一般都是双向可控硅 尾数一般是 电压参数。

  可控硅:可控硅又叫晶闸管,是晶体闸流管(Thyristor)的简称,俗称可控硅,指的是具有四层交错P、N层的半导体装置。最早出现的一种是硅控整流器(Silicon Controlled Rectifier,SCR),中国大陆通常简称可控硅,又称半导体控制整流器,是一种具有三个PN结的功率型半导体器件,为第一代半导体电力电子器件的代表。晶闸管的特点是具有可控的单向导电,即与一般的二极管相比,可以对导通电流进行控制。晶闸管具有以小电流(电压)控制大电流(电压)作用,并体积小、轻、功耗低、效率高、开关迅速等优点,广泛用于无触点开关、可控整流、逆变、调光、调压、调速等方面。
