用数字万用表怎样判断可控硅好坏

gecimao 发表于 2019-07-13 00:05 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  数字万用表拨至二极管挡,红表笔接某一电极,黑表笔分别 接触另外两个电极。如果其中有一次显示电压为零点几伏, 则此时红表笔接的是控制极G,黑表笔接的是阴极K,余下 的则是阳极A。假如两次都显示溢出,说明红表笔接的不是 控制极,需更换电极重测。

  测试可控硅的触发能力数字万用 PNP挡,此时 hFE 插口上的两个 带负电,电压为2.8V。可控硅的三个电极各用一根导线引出,阳极A、阴极K 引线分别插人E 孔,控制极G悬空。 此时可控硅关断,阳极电流为零,将显示 000。把控制极 插人另一个E孔。

  显示值将从000 开始迅速增加,直到显示 溢出符号后,立即又变成 000,然后再次从 000 变到溢出, 这样周而复始。采用此法可确定可控硅的触发是否可靠。但 这样的测试由于电流较大,应尽量缩短测试时间。必要时也可在可控硅的阳极上串一只几百欧的保护电阻。如果使用 NPN 挡,可控硅阳极A 应接C 孔,阴极K 孔,以保证所加的是正向电压。

  可控硅(Silicon Controlled Rectifier) 简称SCR,是一种大功率电器元件,也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中,可作为大功率驱动器件,实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

  可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅,简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接,这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单,没有反向耐压问题,因此特别适合做交流无触点开关使用。

  鉴别可控硅三个极的方法很简单,根据P-N结的原理,只要用万用表测量一下三个极之间的电阻值就可以。

  阳极与阴极之间的正向和反向电阻在几百千欧以上,阳极和控制极之间的正向和反向电阻在几百千欧以上(它们之间有两个P-N结,而且方向相反,因此阳极和控制极正反向都不通)[1]。

  控制极与阴极之间是一个P-N结,因此它的正向电阻大约在几欧-几百欧的范围,反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的,反向不是完全呈阻断状态的,可以有比较大的电流通过,因此,有时测得控制极反向电阻比较小,并不能说明控制极特性不好。另外,在测量控制极正反向电阻时,万用表应放在R*10或R*1挡,防止电压过高控制极反向击穿。

  若测得元件阴阳极正反向已短路,或阳极与控制极短路,或控制极与阴极反向短路,或控制极与阴极断路,说明元件已损坏。

  可控硅是可控硅整流元件的简称,是一种具有三个PN结的四层结构的大功率半导体器件。实际上,可控硅的功用不仅是整流,它还可以用作无触点开关以快速接通或切断电路,实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电,等等。

  可控硅和其它半导体器件一样,其有体积小、效率高、稳定性好、工作可靠等优点。它的出现,使半导体技术从弱电领域进入了强电领域,成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

  可控硅导通条件:一是可控硅阳极与阴极间必须加正向电压,二是控制极也要加正向电压。以上两个条件必须同时具备,可控硅才会处于导通状态。另外,可控硅一旦导通后,即使降低控制极电压或去掉控制极电压,可控硅仍然导通。

  可控硅关断条件:降低或去掉加在可控硅阳极至阴极之间的正向电压,使阳极电流小于最小维持电流以下。

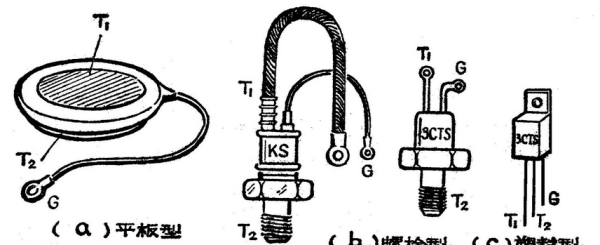

  对可控硅的引脚区分,有的可从外形封装加以判别,如外壳就为阳极,阴极引线比控制极引线长。从外形无法判断的可控硅,可用万用表R×100或R×1K挡,测量可控硅任意两管脚间的正反向电阻,当万用表指示低阻值(几百欧至几千欧的范围)时,黑表笔所接的是控制极G,红表笔所接的是阴极C,余下的一只管脚为阳极A。

  可控硅质量好坏的判别可以从四个方面进行。第一是三个PN结应完好;第二是当阴极与阳极间电压反向连接时能够阻断,不导通;第三是当控制极开路时,阳极与阴极间的电压正向连接时也不导通;第四是给控制极加上正向电流,给阴极与阳极加正向电压时,可控硅应当导通,把控制极电流去掉,仍处于导通状态。

  用万用表的欧姆挡测量可控硅的极间电阻,就可对前三个方面的好坏进行判断。具体方法是:用R×1k或R×10k挡测阴极与阳极之间的正反向电阻(控制极不接电压),此两个阻值均应很大。电阻值越大,表明正反向漏电电流愈小。如果测得的阻值很低,或近于无穷大,说明可控硅已经击穿短路或已经开路,此可控硅不能使用了。

  用R×1k或R×10k挡测阳极与控制极之间的电阻,正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。

  用R×1k或R×100挡,测控制极和阴极之间的PN结的正反向电阻在几千欧左右,如出现正向阻值接近于零值或为无穷大,表明控制极与阴极之间的PN结已经损坏。反向阻值应很大,但不能为无穷大。正常情况是反向阻值明显大于正向阻值。

  万用表选电阻R×1挡,将黑表笔接阳极,红表笔仍接阴极,此时万用表指针应不动。红表笔接阴极不动,黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极,此时万用表电阻挡指针应向右偏转,阻值读数为10欧姆左右。如阳极接黑表笔,阴极接红表笔时,万用表指针发生偏转,说明该单向可控硅已击穿损坏。

  选用可控硅的额定电压时,应参考实际工作条件下的峰值电压的大小,并留出一定的余量。

  1、选用可控硅的额定电流时,除了考虑通过元件的平均电流外,还应注意正常工作时导通角的大小、散热通风条件等因素。在工作中还应注意管壳温度不超过相应电流下的允许值。

  2、使用可控硅之前,应该用万用表检查可控硅是否良好。发现有短路或断路现象时,应立即更换。

  4、电流为5A以上的可控硅要装散热器,并且保证所规定的冷却条件。为保证散热器与可控硅管心接触良好,它们之间应涂上一薄层有机硅油或硅脂,以帮于良好的散热。
